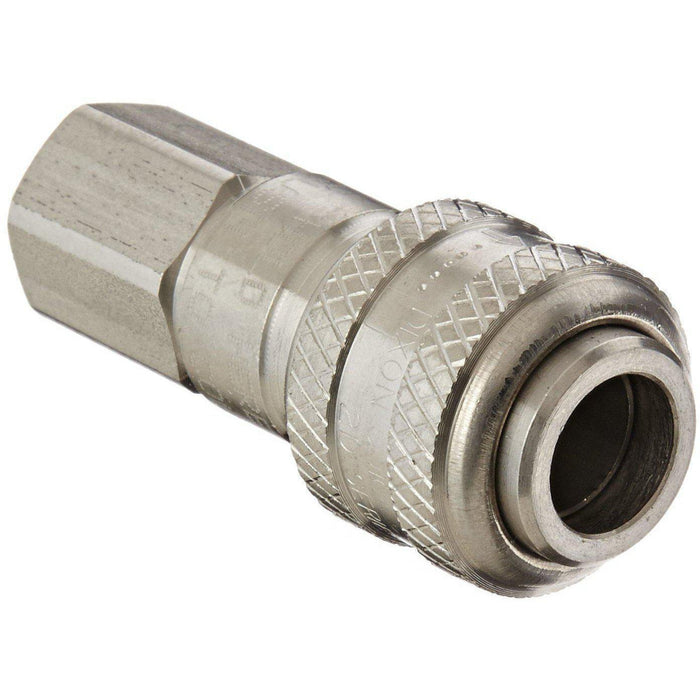

Coupleur fileté femelle pneumatique industriel de type D avec fermeture automatique

Un couplage complet se compose d'une fiche et d'une prise qui se connectent et se déconnectent rapidement. Utilisez-les si vous avez besoin d'un accès fréquent à une ligne. Ils sont également connus sous le nom de raccords d'échange industriels. Toutes les fiches industrielles sont compatibles avec toutes les prises industrielles de la même taille de raccord, quelle que soit la taille du tuyau ou le diamètre intérieur du tuyau barbelé.

Caractéristiques

• Pression nominale pour le coupleur en acier inoxydable 303 et le bouchon en acier inoxydable 303 connectés : 500 PSI (35 bar) de travail maximum et 26 000 PSI (1 795 bar) en rafale

• Les composants usinés sont fabriqués à partir de barres pleines.
• Les billes, les bagues de retenue et les ressorts en acier inoxydable maximisent la résistance à la corrosion et prolongent la durée de vie.
• Les joints en nitrile (Buna-N) sont standard
• Les composants en acier sont plaqués à l'aide de chrome trivalent conforme ROHS.
• Vanne tubulaire en acier

• Favoriser les séries 3, 4, 5 et 6
• Échange automatique Parker série 30
• Hansen 3000, 4000, 5000 et 6000

• Pour déconnecter, commencez par tenir le tuyau du côté du mamelon avec trois de vos doigts, en laissant votre pouce et votre index libres.
• Saisissez la manche avec votre pouce et votre index et commencez à tirer la manche vers la paume de votre main.
• Après avoir tiré sur le manchon, le mamelon sortira légèrement du coupleur. Continuez à tenir le tuyau et le manchon de coupleur jusqu'à ce que tout l'air soit complètement évacué.
• Une fois la ligne complètement épuisée, vous pouvez séparer en toute sécurité le mamelon du coupleur.

Page du catalogue

• DPL418 - 312
